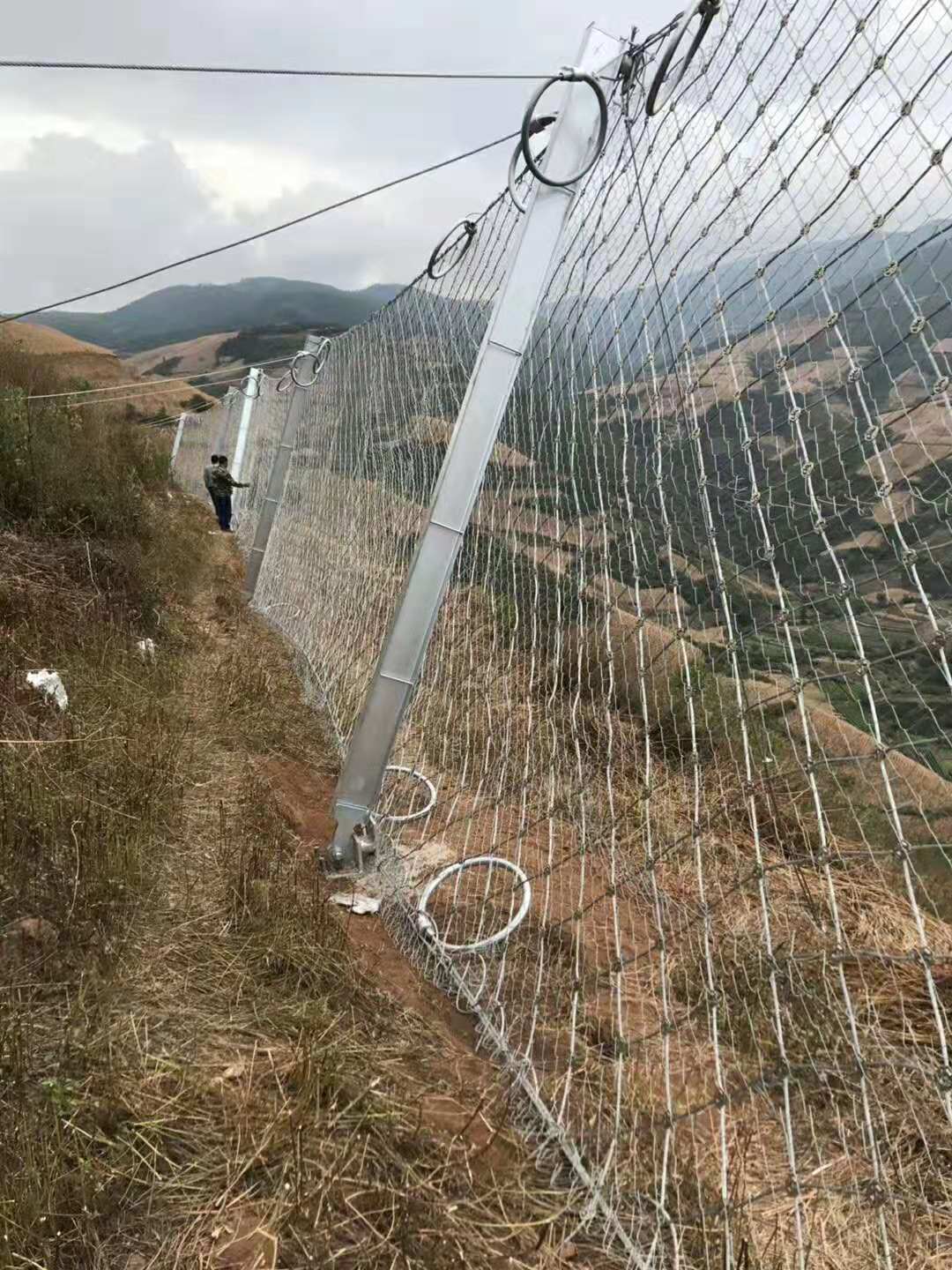

rx050被动防护网

rx050被动防护网：

被动防护网的结构配置及防护功能

型号网型结构-配置主要防护功能

RX-025 DO/08/250 钢柱+支撑绳+拉锚系统+缝合绳+减压环{钢柱间距10米，Ф12双支撑绳，没跨各1个减压环（3），Ф16上拉锚绳（单绳），“1”字形布局，每根1个减压环，Ф12侧拉锚绳（单绳），Ф11下拉及中间加固拉锚绳子（单绳），Ф8缝合绳拦截撞击能250KJ以内的落石

RX-050 DO/08/200 钢柱+支撑绳+拉锚系统+缝合绳+减压环{Ф16双支撑绳，没跨各1/2个减压环（6），Ф14上拉锚绳（单绳），“人”字形布局，每根2个减压环，Ф18侧拉锚绳（单绳），Ф18下拉及中间加固拉锚绳子（单绳），Ф8缝合绳拦截撞击能500KJ以内的落石

RX-075 DO/08/150 钢柱+支撑绳+拉锚系统+缝合绳+减压环{Ф18双支撑绳，没跨各1/2个减压环（10），Ф16上拉锚绳（单绳），“人”字形布局，每根2个减压环，Ф18侧拉锚绳（单绳），Ф18下拉及中间加固拉锚绳子（单绳），Ф8缝合绳拦截撞击能750KJ以内的落石

RXI-025 R5/3/300 钢柱+支撑绳+拉锚系统+缝合绳+减压环{Ф18单支撑绳，Ф16上拉锚绳（单绳），Ф16侧拉锚绳（单绳），Ф16下拉及中间加固拉锚绳（单绳），Ф8缝合绳} 拦截撞击能250KJ以内的落石

RXI-050 R7/3/300 钢柱+支撑绳+拉锚系统+缝合绳+减压环{Ф22单支撑绳，Ф18上拉锚绳（单绳），Ф18侧拉锚绳（单绳），Ф18下拉及中间加固拉锚绳（单绳），Ф8缝合绳} 拦截撞击能500KJ以内的落石

RXI-075 R7/3/300 钢柱+支撑绳+拉锚系统+缝合绳+减压环{Ф16双支撑绳，没跨各1/2个减压环（6），Ф14上拉锚绳（单绳），“人”字形布局，每根1个减压环，Ф14侧拉锚绳（单绳），Ф14下拉及中间加固拉锚绳子（单绳），Ф8缝合绳} 拦截撞击能750KJ以内的落石

RXI-100 R9/3/300 钢柱+支撑绳+拉锚系统+缝合绳+减压环{Ф18双支撑绳，没跨各1/2个减压环（6），Ф16上拉锚绳（单绳），“人”字形布局，每根1个减压环，Ф16侧拉锚绳（单绳），Ф16下拉及中间加固拉锚绳子（单绳），Ф12缝合绳} 拦截撞击能1000KJ以内的落石

RXI-150 R12/3/300 钢柱+支撑绳+拉锚系统+缝合绳+减压环{Ф22双支撑绳，没跨各1/2个减压环（6），Ф18上拉锚绳（单绳），“人”字形布局，每根1个减压环，Ф18侧拉锚绳（单绳），Ф12下拉及中间加固拉锚绳子（单绳），Ф12缝合绳} 拦截撞击能1500KJ以内的落石

RXI-200 R19/3/300 钢柱+支撑绳+拉锚系统+缝合绳+减压环{Ф18双支撑绳，没跨各1/2个减压环（8），Ф18上拉锚绳（单绳），“人”字形布局，每根1个减压环，Ф18侧拉锚绳（单绳），Ф18下拉及中间加固拉锚绳子（单绳），Ф14丰缝合绳} 拦截撞击能2000KJ以内的落石
