被动防护网施工方法及规范要求有哪些?

发布时间:2022-11-05 浏览量:553次

被动防护网施工方法及规范要求

(一)基座及拉锚绳施工

1)根据设计测量确定拉猫及基座位置,现场放线长度应比设计系统长度减少约3%~8%。并沿着基座位置修一条基本等高的小道,同时清除临时处理坡面防护内的浮土及浮石;在确保系统稳定和所配置拉锚绳长度足够的基础上,允许灵活调整;拉锚锚杆在确保向下的角度不小于45°的基础上,宜与拉锚绳方位一致。被动防护网施工,被动防护网厂家,被动防护网施工规范要求,被动防护网厂家

2)桩孔开挖及灌注混凝土(土质地层)或钻凿锚孔并清孔(岩质地层)。对地脚螺栓锚杆,孔深误差不宜大于50mm;开挖桩孔灌注混凝土时,对覆盖层不厚的地方,开挖至基位达到设计深度时,则在基坑内的锚孔位置处钻凿锚孔,待锚杆插入基岩并注浆后再浇筑上部基础混岩面尚泥土。被动防护网施工,被动防护网厂家,被动防护网施工规范要求,被动防护网厂家

3)锚杆安装与注浆。锚杆杆体使用前应平直、除锈、除油;锚杆应位于钻孔中部,杆体出入孔内长度不应小于设计规定的95%;地脚螺栓外露丝口端长度不应小于80mm;每个基座的4根地脚螺栓锚杆间的纵横间距误差不应大于5mm;锚杆安装后其外露环套不应高出地面;注浆锚杆长度大于3m时,宜采用机械注浆,锚杆安装后不得随意敲击,3天内不得悬挂重物或进行会使其受载的下道工序施工;注浆砂浆强度等级不应低于M20。被动防护网施工,被动防护网厂家,被动防护网施工规范要求,被动防护网厂家

(二)基座安装

1)安装基座的基础顶面应平整,一般不应高出地面10cm,以使下支撑绳尽可能紧贴地面;但亦不可太深,以免防护网防护高度降低或基座坑积水。

2)基座安装时必须使其挂座朝向坡下。

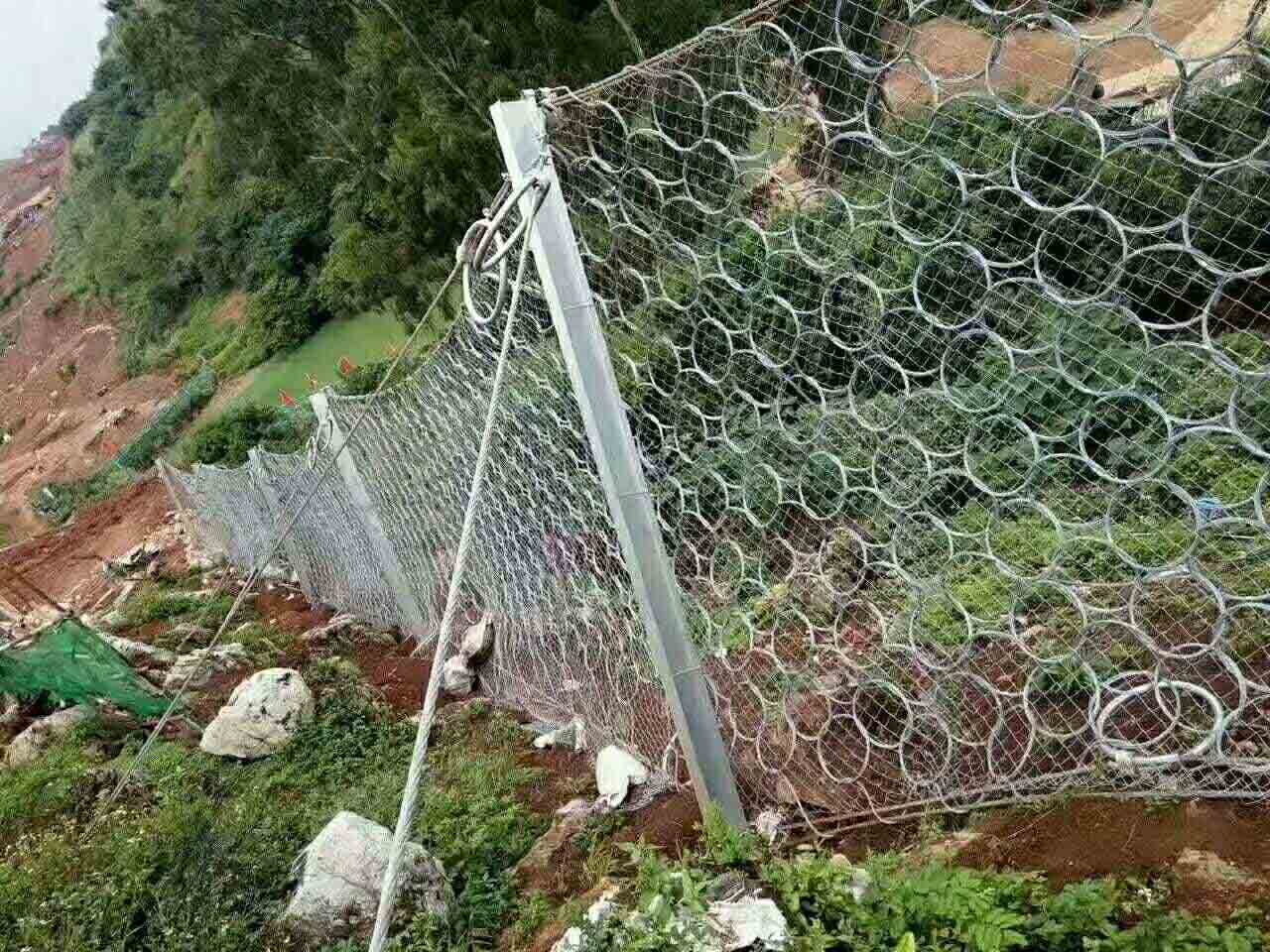

(三)将工字钢柱先顺边坡一一摆放在基座的上,蒋上拉锚绳的挂环分别挂于钢柱顶端挂座和锚杆上,后调整钢柱方位并与基座固定,误差不得大于5°。拉紧上下锚拉绳并固定,。侧拉锚绳安装与上同。拉锚绳绳端用不少于4个绳卡固定。上锚拉绳上的减压环宜距钢柱顶0.5~1.0m。

(四)上、下支撑绳安装、调试。上、下支撑绳都是双绳,先安装上支撑绳,后在距减压环约40cm处用一个绳卡将2个底部支撑绳相互联结,形成2根相互交错的双支撑绳结构。

(五)挂钢绳网并缝合。将钢绳网展开放在两根钢柱之间,用挂在上支撑绳上的五、六个紧线器将绳网拉起来,一直把它的上缘拉到与上支撑绳齐平;将缝合绳的中点固定在每一张网的上缘中央,从中点开始分别向左、右一个网眼一个网眼地把钢绳网和支撑绳缝合在一起。到安装消能环的地方,用缝合绳将钢绳网与不带消能环的那一根支撑绳缝合起来。到达柱顶时将缝合绳从挂座的前侧穿过,不要缠绕在挂座上,转向下顺着钢柱继续缝合,到柱底后也从挂座的前侧通过,把钢绳网和下支撑绳缝合在一起。遇到消能环时,同样的只与不带消能环的下支撑绳缝合在一起。到了钢绳网下缘中点,两边的缝合绳各穿过中点1m,用绳卡在距中点0.5m和1.0m处固定,使缝合绳在网下缘重叠长度超过1m。被动防护网施工,被动防护网厂家,被动防护网施工规范要求,被动防护网厂家

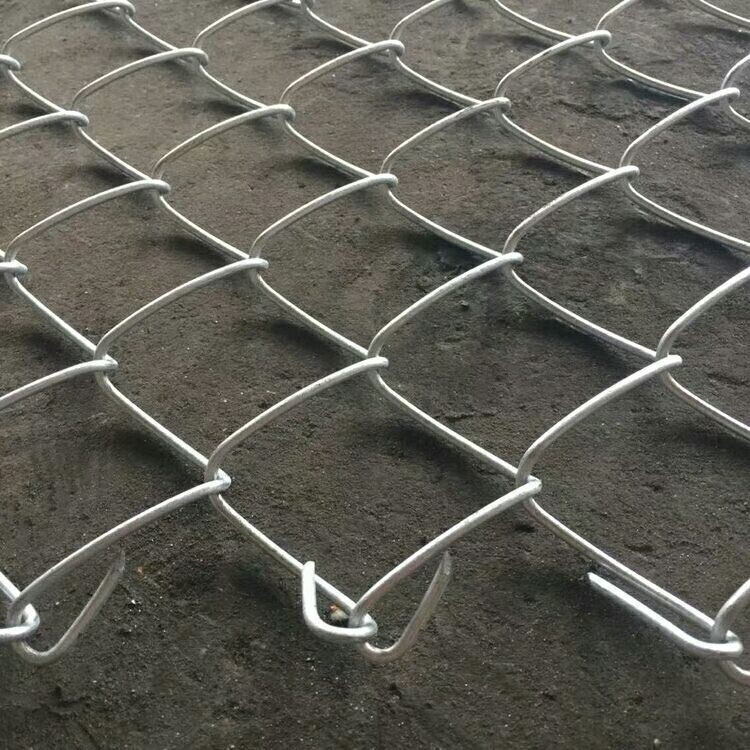

(六)格栅网的铺设。格栅网铺设在钢绳网的内侧,上缘要高上支撑绳,并要翻转到钢绳网的外侧,叠盖宽度不小于15cm。栅底部要沿边坡面向上铺设0.5m,封住下支撑绳与地之间的缝隙,并用石块压住。相邻两块格栅网之间叠压宽度不于10cm。用扎丝将格栅网固定在钢绳上,每㎡的固定点不于4个。
