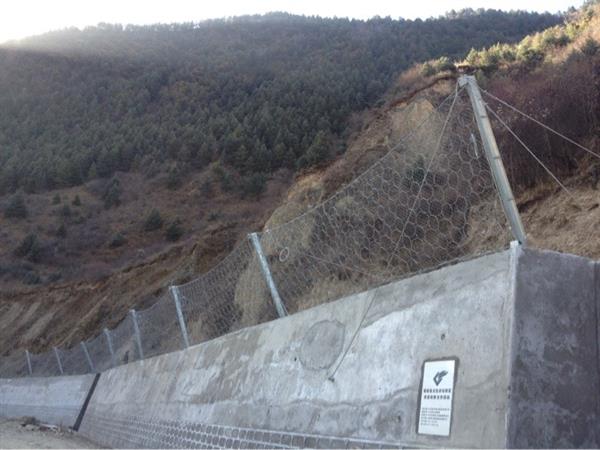

SNS柔性被动防护网施工方案

系统说明:纵横交错的%%c16横向支撑绳和%%c12纵向支撑绳与4.5m×4.5m正方形模式(边沿局部根据需  要有时为4.5m×2.5m)布置的锚杆相联结并进行预张拉,支撑绳构成的每个4.5m×4.5m(或4.5m×2.5m)(网格内铺设一张DO/08/300/4×4m(或4×2m)型钢丝绳网,每张钢丝绳网与四周支撑绳间用缝合绳缝合联结并拉紧,该预张拉工艺能使系统对坡面施以一定的法向预紧压力,从而提高表层岩土体的稳定性,尽可能地阻止崩塌落石的发生并将小部分落石限制在一定的空间内运动(GPS1和GAR1型为部分阻止崩塌落石的发生并将落石限制在一定的空间内运动),同时,在钢绳网下铺设小网孔的格栅网,以阻止小尺寸岩块的崩落或限制局部岩土体的破坏;

施工顺序及工法

1、清除坡面防护区域内威胁施工安全的浮土及浮石,对不利于施工安装和影响系统安装后正常功能发  挥的局部地形(局部堆积体和凸起体等)进行适当修整;

2、 放线测量确定锚杆孔位(根据地形条件,孔间距可有0.3m的调整量),在孔间距允许的调整量范围内,尽可能在低凹处选定锚杆孔位;对非低凹处或不能满足系统安装后尽可能紧贴坡面的锚杆孔(一般连续悬空面积不得大于5m ,否则宜增设长度不小于0.5m的局部锚杆,该锚杆可采用直径不小于4
